1000×4000×1200の稼働範囲で長物や大物の製作に幅広く対応できます。長年培って生まれた独自のクランプ方法で完成品の歪みを最大限になくします。
稼働範囲が最大850×700×500の５軸加工機です。今までより大きなものを高速かつ高精度に加工できるようになりました。

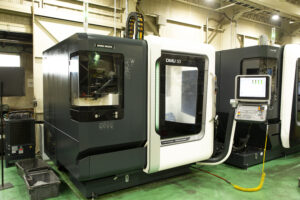

５軸加工により複雑な形状や切削段差の少ない製品を高速かつ高精度に作り上げることが可能です。稼働範囲は最大650×500×470です。

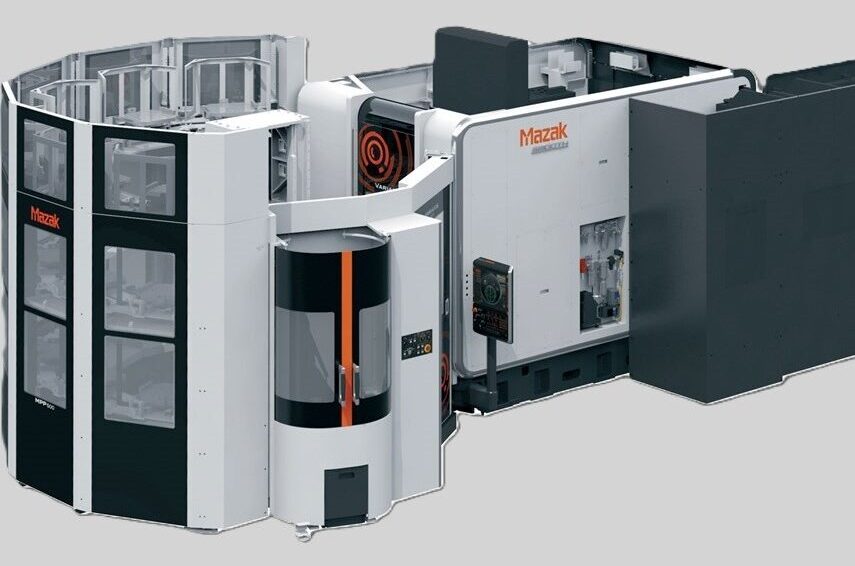

18枚のパレットがあることにより、夜間、休日の時間帯にも自動で段取替えを行い、切削加工を行います。生産力が向上したことにより短納期を実現します。
多種多様な製品の加工を柔軟に対応できる機械です。製品によっては5軸マシニングセンタでは不向きなものを加工でき、製作スピードが5軸マシニングセンタよりも早いこともあります。テイケー工業の技術力を活かせるオールマイティな機械です。
Φ0.36のワイヤーを用いて直角または角度をつけて切断することが可能です。素材の負荷により切断速度は異なりますが精密な寸法、綺麗な切断面が得られます。能力は300×600×400です。
恒温検査室で出荷製品の精度、品質を確認します。最新のCNC制御３次元測定機で削り出し部品や溶接製品はもちろん、モデルデータを取り組むことで自由曲面の評価・測定が可能です。
製作物の板厚や形状に合わせ、MIG溶接、TIG溶接、アーク溶接を使い分けています。材質は鉄、アルミ、ステンレスが対応可能で、仕上げの機械加工を考慮した技法をとっているのが当社の強みです。
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| 門型 マシニングセンタ |
オークマ | MCV-A | 1 | 1000×3000×1500 |
| 門型 マシニングセンタ |
新日本工機 | RB-2N | 1 | 1000×4000×1200 |
| ５軸 マシニングセンタ |
ヤマザキマザック | VARIAXIS i-800NEO | 1 | 750×890×600 |
| ５軸 マシニングセンタ |
ハームレ | C400 | 1 | 850×700×500 |
| ５軸 マシニングセンタ |
DMG森精機 | DMU50 3rd Generation |
1 | 650×500×470 |
| ５軸 マシニングセンタ |
DMG森精機 | DMU50 | 2 | 500×450×400 |
| 立型 マシニングセンタ |
DMG森精機 | NV5000 | 2 | 1020×510×510 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| 立型NCフライス | 静岡鐵工所 | VHR-AN | 5 | 300×700×400 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| NC旋盤 | 滝澤鉄工所 | TAC-360 | 1 | Ø200 |
| 旋盤 | 滝澤鉄工所 | TRL-550 | 1 | Ø150 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| ワイヤーカット | 三菱電機 | ADVANCE-MV2400S | 1 | 300×600×400 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| CAD | DASSAULT SYSTEMES |
CATIA V5 | 5 | |
| CAM | OPEN MIND | hyper MILL | 4 | |
| CAM | C＆G SYSTEMS | CAM TOOL | 4 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| 多関節アーム型 ３次元測定機 |
HEXAGON | ROMER アブソリュートアーム8530 |
1 | Ø3000 |
| 多関節アーム型 ３次元測定機 |
HEXAGON | ROMER アブソリュートアーム8520 |
1 | Ø2000 |
| 門型 ３次元測定機 |
東京精密 | AXCEL9/10/6 | 1 | 850×1000×600 |
| ワイドエリア３次元測定機 | キーエンス | WM-6210 | 1 | 10000×3500×5000 |
| 卓上型 ３次元測定機 |
キーエンス | XM-5000 | 1 | 2000×1200×1000 |
| レイアウトマシン | 東京貿易 | 16ES | 1 | 2400×2400×1600 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| TIG溶接 | ダイヘン | 500Ｐ、300S | 5 | |
| CO2MAG 半自動溶接機 |
パナソニック | YD-350KR2 | 4 | |
| CO2MAG溶接 | ダイヘン | Move350 | 3 | |
| アーク溶接 | ダイヘン | BC-180 | 2 | |
| アルミ 半自動溶接機 |
ダイヘン | WAVE PULSE500 |
1 |
| 主要設備名 | メーカー | 型式 | 台数 | 能力・搭載サイズﾞ（ｍｍ） |
|---|---|---|---|---|
| コンタマシン | ニコテック | NCC-400LE | 4 | |
| バンドソー | 日立 | CB22FB | 1 | |
| シャーリング | AIZAWA | 1 | Ｌ2000×4.5 | |
| 焼ばめ装置 | MST | HEAT ROBO 電磁1200Ｓ等 | 1 | |
| POWER GRIP | エムーゲ・ フランケン |
PGU9006 | 2 | |
| メタルソ－ | マツモト機械 | エンゼル NA-370K | 3 | |
| プラズマ切断機 | ダイヘン | M-5500 | 1 | |
| レーザーマーカー | smartDIYs | LM110F | 2 |
